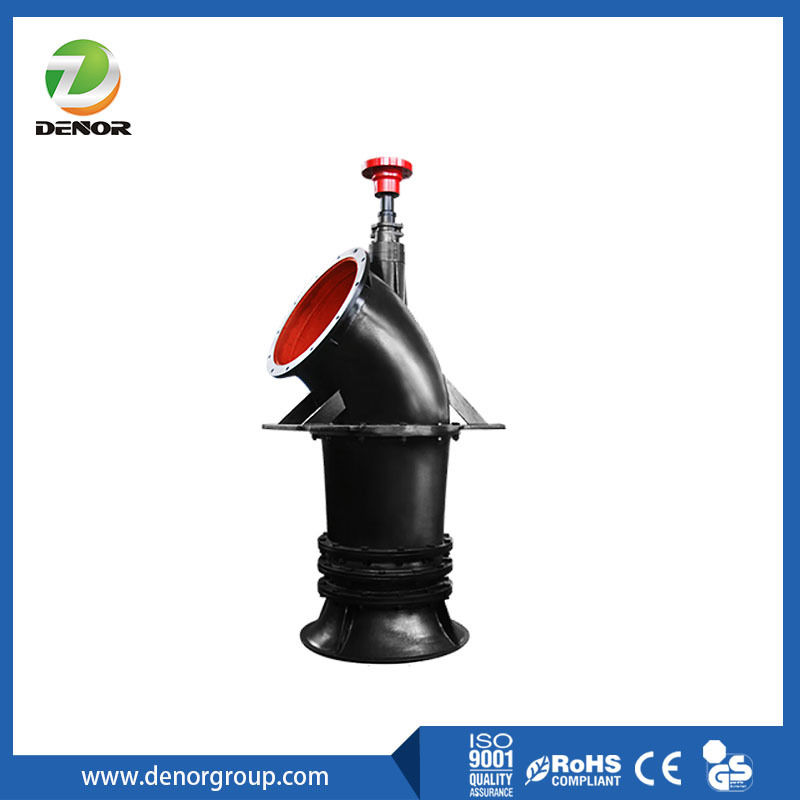

Pompa osiowa pionowa ZLB
Pionowa pompa osiowa ZLB to mała i średniej wielkości pompa osiowa opracowana przez firmę Denor. Ta seria produktów ma szerokie spektrum zastosowań, dobre parametry hydrauliczne i nowatorską konstrukcję, charakteryzuje się wysoką wydajnością, dobrą odpornością na kawitację, łatwą instalacją i konserwacją; jednocześnie, w połączeniu z najnowszą technologią kontroli informacji, można skonfigurować niezależnie opracowany inteligentny system pomp wodnych z funkcją automatycznego monitorowania.
Zastosowanie
Ta seria produktów może być używana doczystej wody lub innych cieczy o właściwościach fizycznych i chemicznychzbliżonych dowodyktórej temperatura medium transportowego nie przekracza50ºC. Są szeroko stosowane w dużych projektach gospodarki wodnej, nawadnianiu gruntów rolnych, transporcie wody przemysłowej. Elektrownie cieplne transportują wodę obiegową, stocznie, zaopatrzenie w wodę i odwadnianie miast oraz projekty odwracania wody.
Tabela parametrów wydajności (niski podnoszenie i duży przepływ)
| Model |
Wydajność(m³/s) |
Kąt instalacji |
Wysokość podnoszenia(m) |
Sprawność pompy(%) |
Moc wału(kW) |
Prędkość(obr./min) |
Średnica zewnętrzna wirnika(mm) |
| 1200ZLB-125 |
3.16 |
-6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
-4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
Tabela materiałów konfiguracji standardowej
| Opis części |
Woda |
Ścieki |
| GB |
ASTM |
GB |
ASTM |
| Stożek ssawny |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Korpus łopatki prowadzącej |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Wirnik |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| Komora wirnika |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Rura wygięta wylotowa |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Tuleja wału |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| Wał |
40Cr |
5140 |
20Cr13 |
A276-420 |
| Sprzęgło |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Łożysko prowadzące |
Łożysko gumowe |
/ |
Łożysko Thordon |
/ |
| Skrzynka dławicowa |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Uszczelnienie dławicowe |
PTFE |
/ |
PTFE |
/ |
| Łożysko promieniowe oporowe |
Łożysko toczne |
/ |
Łożysko toczne |
/ |
| Podstawa silnika |
Q235B |
A36 |
Q235B |
A36 |
| Napęd podstawy |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |
Zalety konstrukcyjne
1. Łożysko prowadzące
Standardowo z wysokiej jakości gumowymi łożyskami prowadzącymi o małym współczynniku tarcia, pochłanianiu wibracji i szczególnie odpowiednich do pomp osiowych
Dolne łożysko prowadzące przyjmuje wydłużoną konstrukcję z lepszym stosunkiem długości do średnicy, co znacznie poprawia stabilność części wirnika;
Zaprojektowane z wystarczającą ilością rowków smarujących i dobrym efektem chłodzenia i smarowania
2. Rura wygięta wylotowa
Precyzyjne odlewanie, rozsądny promień krzywizny, płynne przejście wewnętrzne, optymalizacja wydajności
Konstrukcja wielożebrowa zwiększa wytrzymałość i sztywność korpusu
Rozsądna konstrukcja otworu do podnoszenia, wygodne podnoszenie
3. Komora wirnika
Precyzyjne odlewanie, płynne przejście wewnętrzne, optymalizacja wydajności
Połowa konstrukcji ułatwiająca konserwację
4. Jednostka łożyska oporowego
W konwencjonalnych warunkach pracy żebro radiacyjne ciepła na obwodzie zewnętrznym emituje ciepło, dzięki czemu rozwiązuje się trudności w odbiorze wody zewnętrznej w terenie
W specjalnych warunkach pracy zwiększ promieniowanie cieplne cewki, aby zapewnić długotrwałą pracę jednostki
Wyposażone w urządzenie do pomiaru wibracji i temperatury online, aby zapewnić bezpieczną pracę
5. Wał głównyStandardowa stal na wał o wysokiej wytrzymałości, dużej wytrzymałości, dobrej sztywności, dużej prędkości krytycznej, zapewnia niezawodną pracę
A część dopasowana do łożyska prowadzącego i uszczelnienia jest wyposażona w zdejmowaną tuleję ochronną, z wygodną konserwacją
6. Wirnik
Zastosowano projekt teorii przepływu 3-D i symulację obliczeniową CFD, o wysokiej wydajności i szerokiej strefie wysokiej wydajności oraz dobrej odporności na kawitację
Niezależnie opracowany model hydrauliczny, obszar wysokiej wydajności jest szeroki
Zastosuj metalową formę, precyzyjne odlewanie
Zalety produktu
Wysoka wydajność i oszczędność energii:
model hydrauliczny jest zaprojektowany w oparciu o teorię przepływu 3-D i obliczony za pomocą symulacji obliczeniowej CFD, z najlepszą wydajnością w teorii. Elementy hydrauliczne są wykonane z metalowej formy, precyzyjnie odlewane, forma łopatki prowadzącej jest obrabiana przez CNC; korpus łopatki prowadzącej i surowy stożek ssawny są odlewane z piasku żywicznego, stały kanał przepływu jest całkowicie zgodny z rysunkami konstrukcyjnymi, o wyższej wydajności i szerokiej strefie wysokiej wydajnościWysoka niezawodność:
konstrukcja kanału wlotowego jest rozsądna, woda wlotowa jest jednolita bez wiru, z płynną pracą, absolutną współosiowością wału pompy, a doskonałe wyważenie statyczne części wirnika zapewnia, że pompa ma niskie wibracje i niski poziom hałasu podczas pracy z dużą prędkościąZaawansowana technologia:
wszystkie części wykorzystujące metalową formę, precyzyjne odlewanie, jakość części jest niezawodnaNiska konserwacja:
rozsądna konstrukcja, wygodny montaż i demontaż oraz prosta konserwacjaZarządzanie zapasami:
rozsądne zarządzanie zapasami, krótki czas realizacji, szybka dostawaAutomatyczne monitorowanie:
Wyposażony w niezależnie opracowany inteligentny system pomp wodnych z funkcją automatycznego monitorowania
