Poziomej pompy szlamowej ZJ

ZJ Pozioma pompa szlamowa to pompa anty-ścierna, należąca do osiowych, samozasysających, jednostopniowych, jednostronnego ssania, odśrodkowych pomp szlamowych. Części przepływowe tej serii pomp wykonane są z żeliwa stopowego o wysokiej twardości, które charakteryzuje się wysoką odpornością na ścieranie, korozję i uderzenia, co wydłuża żywotność pompy. Pompa podzielona jest na typ poziomy (seria ZJ) i typ pionowy (seria ZJL) w zależności od jej konstrukcji. Pompy poziome podzielone są na różne specyfikacje w zależności od średnicy wylotu: 350 mm, 300 mm, 250 mm, 200 mm, 150 mm, 100 mm, 80 mm, 65 mm, 50 mm, 40 mm itp.; każdy rozmiar pompy ma różne średnice wirnika do wyboru w zależności od różnych wysokości podnoszenia.

Pozioma pompa szlamowa ZJ nadaje się do zastosowań przemysłowych, takich jak górnictwo, elektrownie, pogłębianie, metalurgia, chemia, materiały budowlane i ropa naftowa. Stosowana jest głównie do transportu szlamów ściernych zawierających cząstki stałe, takich jak przetwarzanie koncentratów i odpadów w zakładach przeróbki mineralnej, usuwanie popiołu w elektrowniach, Zakład wzbogacania węgla transportuje muł węglowy i ciężkie media do wzbogacania węgla, a operacja wydobycia w rzekach przybrzeżnych transportuje szlam itp. Stężenie wagowe szlamu, które może obsłużyć, wynosi 45% zaprawy i 60% szlamu; tryb transmisji może być bezpośrednim połączeniem, pasem, hydraulicznym, regulacją prędkości z przemiennikiem częstotliwości itp., a także może być obsługiwany szeregowo lub równolegle zgodnie z potrzebami użytkownika.

ZJ Pozioma Pompa szlamowa Zakres parametrów:

Średnica wylotu pompy: 40-550 (mm);

Zakres przepływu: 4,5 m3/h -7600 m3/h,

Zakres wysokości podnoszenia: 6m-134m.

Zasada działania Poziomej pompy szlamowej ZJ

Pod wpływem siły odśrodkowej ciecz wyrzucana jest ze środka wirnika na zewnętrzną krawędź i zyskuje energię, opuszczając zewnętrzną krawędź wirnika z dużą prędkością i wchodząc do obudowy pompy spiralnej. W obudowie pompy spiralnej ciecz zwalnia z powodu stopniowego rozszerzania się kanału przepływu i zamienia część energii kinetycznej na energię ciśnienia statycznego. W końcu wpływa do rury wylotowej pod wyższym ciśnieniem i jest wysyłana do wymaganej lokalizacji. Gdy ciecz przepływa ze środka wirnika na zewnętrzną krawędź, w środku wirnika tworzy się pewna próżnia. Ponieważ ciśnienie nad poziomem cieczy w zbiorniku magazynowym jest większe niż ciśnienie na wlocie pompy, ciecz jest stale wciskana do wirnika.

Cechy konstrukcyjne Poziomej pompy szlamowej ZJ:

• Duża średnica i krótki wspornik zapewniają sztywność wału i nadają się do dużej mocy i trudnych warunków pracy.

• Utwardzana tuleja ze stali nierdzewnej ma luz z wałem, a na obu końcach zamontowane są pierścienie uszczelniające, aby chronić wał przed zużyciem i korozją.

• Zarówno przednia, jak i tylna płyta pokrywy wirnika mają dodatkowe łopatki, które mogą zmniejszyć przepływ zwrotny i obniżyć ciśnienie uszczelnienia.

• Korpus pompy i pokrywa pompy wykonane są z materiału z żeliwa sferoidalnego z dodatkowymi mocnymi żebrami, aby zapewnić zdolność do wytrzymywania wysokiego ciśnienia.

• Części przepływowe wykonane są z różnych stopów odpornych na zużycie o wysokiej zawartości chromu lub gum o różnych właściwościach. Są odporne na ścieranie, uderzenia i erozję, co znacznie wydłuża żywotność pompy.

• Wirnik przyjmuje metody, takie jak szerokie kanały przepływowe i wklęsłe łopatki, aby poprawić zdolności przelewowe i anty-ścierne oraz wydłużyć żywotność.

• Uszczelnienia wału mogą mieć postać uszczelnień dławicowych, uszczelnień pomocniczych wirników, uszczelnień mechanicznych itp., aby spełnić wymagania uszczelnienia różnych warunków pracy.

• Położenie wylotu pompy można zainstalować i używać pod ośmioma różnymi kątami w odstępach 45° i obracać w razie potrzeby.

• Zespół łożyskowy jest dostępny z cienkim smarowaniem olejem i smarowaniem smarem. Wybierz odpowiednią metodę smarowania w zależności od różnych warunków pracy.

Warunki pracy:

Zastosowanie:

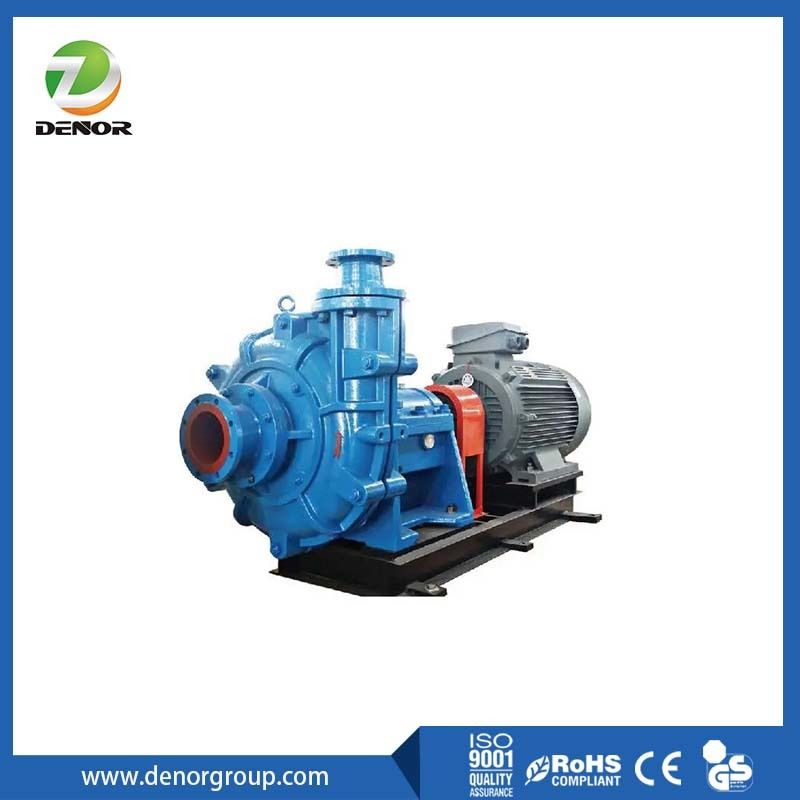

Zdjęcie produktu

Tabela parametrów wydajności
