Pompy turbinowe pionowe

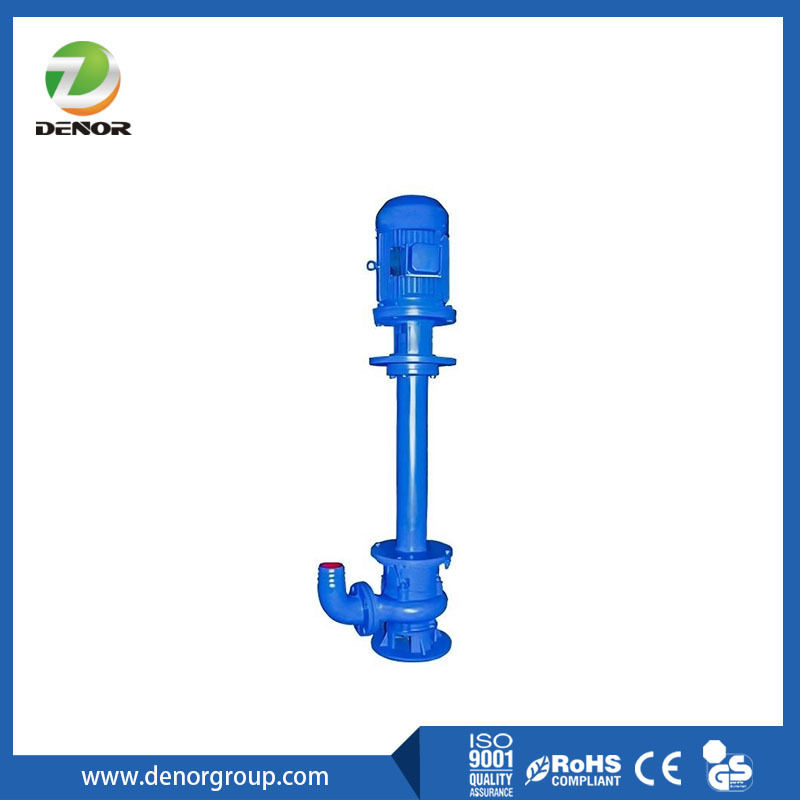

Pompy turbinowe pionowe (VTP)

Pompa turbinowa pionowa to rodzaj pompy odśrodkowej przeznaczonej do przenoszenia wody lub innych płynów z podziemnych studni, zbiorników lub głębokich zbiorników.Jego kluczową cechą jest to, że zespół pompy (kosze i obroty) jest zanurzony w płynie pompowanym, podczas gdy sterownik (silnik elektryczny lub silnik) znajduje się nad ziemią, połączony długim pionowym wałem.

To odróżnia go od standardowej pompy zanurzającej, w której silnik jest również zanurzony i podłączony bezpośrednio do wchłaniania pompy.

Kluczowe składniki
Powierzchniowy sterownik: silnik elektryczny lub silnik wysokoprężny zamontowany na górze.

Głowa rozładowania: Najwyższa część pompy, w której znajduje się wylot, łączy się z rurą i często zawiera gazociąg do wyrównania kolumny i uszczelniania.

Rura kolumnowa (lub zespół kolumnowy): pionowa rura, która obejmuje długą szybę linii.

Rury linii: długi wirujący rury, który łączy kierowcę z miskami pompy.lubrykowane przez pompowany płyn lub zewnętrzne źródło czystej wody, aby utrzymać stabilność.

Zestaw pompy: podwodna część pompy zawierająca:

Impellery: Zazwyczaj wieloetapowe (wieloetapowe) w celu wytworzenia wymaganego ciśnienia/głowy.

Dyfuzory (lub miski): Komponenty stacjonarne otaczające obroty, przekształcające energię kinetyczną w energię ciśnienia i kierujące przepływ do następnego etapu lub rury kolumnowej.

Jak to działa:Powierzchniowy sterownik obraca wał, który obraca obręcze w zbiorniku.wciśnięte przez etapy obrotowe i dyfuzory (każdy etap zwiększa ciśnienie), a następnie wcisnął rurę kolumny i przez głowicę rozładowania.

Główne zalety
Łatwość konserwacji: silnik jest łatwo dostępny na ziemi.Cały zestaw miski można wyciągnąć z studni lub zbiornika do inspekcji lub naprawy bez konieczności wykopania lub odwodnienia obszaru.

Wydajność i wydajność: doskonałe do zastosowań o wysokim przepływie, wysokiej głowicy, zwłaszcza do studni głębokich.

NPSH (Net Positive Suction Head) Zalety: Ponieważ pierwszy obrót jest już zanurzony,mają lepsze właściwości wysysające i nie są podatne na problemy z kawitacją, które wpływają na pompy powierzchniowe.

Oszczędność przestrzeni: konstrukcja pionowa ma niewielki odcisk nad ziemią, co czyni ją idealną w ograniczonych przestrzeniach.

Wnioski
Pompy turbinowe pionowe są wszechstronne i stosowane w wielu gałęziach przemysłu:

Zaopatrzenie w wodę: studnie komunalne, wydobycie wody w przemyśle.

Nawadnianie: Nawadnianie rolne na dużą skalę z głębokich warstw wodonośnych.

Krążenie: Krążenie wody chłodzącej w elektrowniach i procesach przemysłowych.

Ochrona przeciwpożarowa: Często stosowana jako pompa wody pożarnej w dużych obiektach.

Kontrola powodzi i odwodnienie: Używane w głębokich zbiornikach do kopalni, placówek budowlanych i zarządzania wodami deszczowymi.

Ropa i gaz: pompy do wtryskiwania wody morskiej na platformach morskich.
